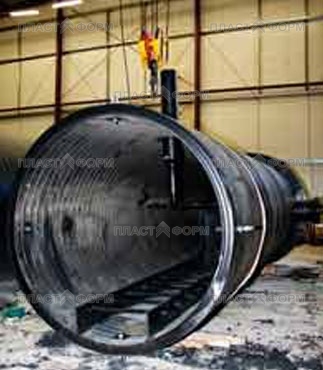

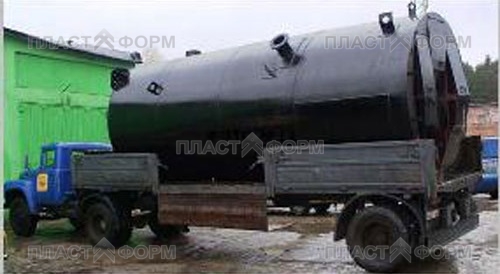

Канализационная насосная станция (КНС) устанавливается для перекачки сточных вод, как канализационных, так и дождевых. После выпуска с завода, канализационные насосные станции сразу готовы к дальнейшей эксплуатации, без каких-либо подготовительных мероприятий.
С учетом индивидуальных требований заказчика КНС, могут иметь индивидуальную комплектацию, а также изготавливаться различных размеров по высоте и диаметру. В связи с этим стоимость канализационной насосной станции определяется после изучения требований заказчика, оформленных письменно.
Принцип работы канализационной насосной станции
Сточные воды через трубопровод поступают к насосам приемного резервуара станции, расположенным в нижней части корпуса. Насосы стационарно крепятся на металлических опорах, соединенных герметично через прокладку с напорным трубопроводом. Крепление насосов сконструировано таким образом, что при необходимости проведения технического обслуживания, они могут подниматься. В рабочем режиме насосы подают сточную воду по напорному трубопроводу в распределительную камеру, которая оборудована задвижками для направления стоков к отводящим трубопроводам. Когда станция работает в обычном режиме, все задвижки открыты. При неполной нагрузке насосной станции часть насосов отключена, чтобы вода из резерва не попадала обратно в трубопровод насосного агрегата, насосы оборудованы обратным клапаном. Задвижки закрываются, когда клапаны неисправны и проводится их ремонт или когда неисправна электросеть.
Для защиты насосных агрегатов от попадания в них крупных частиц, станция оборудуется сороудерживающей корзиной, выполняющей функцию фильтра грубой очистки. Корпус КНС в верхней части имеет технологический люк для обслуживания узлов и агрегатов станции. Через технологический люк возможно извлечь насосы и сороудерживающую корзину для ее очистки. Для облегчения спуска КНС оборудована лестницей. Для обеспечения циркуляции воздуха внутри станции в верхней части корпуса расположен вентиляционный трубопровод. Чтобы насосные агрегаты не работали в холостую, они отключаются автоматически, в зависимости от уровня поступающей жидкости, за этим следит четыре универсальных датчика, оборудованных поплавками.
Предназначение датчиков
Нижний датчик. Отключает насосы, при снижении уровня воды в приемном резервуаре, не допускает работу насоса без воды. (Минимальный уровень воды в резервуаре - 500 мм.)
Второй датчик. Отвечает за включение насоса при заданном определенном уровне воды, данные параметры задаются при настройке станции.
Третий датчик. Отвечает за включение резервного насоса, когда основной насос не успевает перекачивать поток воды, и объем воды достиг определенного уровня. При включении этого насоса производительность станции увеличивается в разы. Резервный насос включается при достижении воды в резервуаре уровня нижней части подводящего трубопровода.
Четвертый датчик. Выполняет роль сигнализации, предупреждает о неполадках работы насосов, превышении уровня воды.
При включении того или иного датчика на пульте дистанционного управления КНС, высвечивается информация. Так как четвертый датчик является аварийным, его включение может дублироваться дополнительно и звуковым сигналом, чтобы данная ситуация не осталась незамеченной персоналом обслуживания. При срабатывании четвертого датчика, для предупреждения аварии, целесообразно отключить подачу стоков.
Канализационные насосные станции оборудованы электрическим пультом управления, который монтируется в закрывающемся щитке. Чтобы насосная станция работала равномерно без перегрузок и долгие годы, необходимо правильно рассчитать ее мощность, учитывая возможные объемы сточных вод. В таком случае работа станции будет соответствовать заводским настройкам.
Установка, пуск и наладка КНС
Канализационные насосные станции являются достаточно сложным оборудованием, поэтому целесообразно, чтобы монтаж и настройку проводили специализированные предприятия.
Насосные станции устанавливаются в котлован, вырытый в соответствии с размерами указанными в инструкции по установке. Для усиления дна котлована, чтобы станция не выдавила его, укладываются железобетонные плиты или заливается бетонный раствор. К подготовленному бетонному основанию насосная станция закрепляется болтами анкерного типа. По технологии установки, возможно частичное бетонирование основания станции. После этого подсоединяются трубопроводы, подводящий и отводящий. Силовой кабель к насосам подводится в последнюю очередь, они монтируются через трубы. Установка насосов осуществляется по методике указанной в инструкции. По завершению установочных работ осуществляются пуско-наладочные мероприятия.
Задачей при проведении пуско-наладочных мероприятий является установка и регулировка универсальных датчиков. Эти мероприятия проводятся специалистами по автоматизации.
Нижний датчик устанавливается от дна на расстоянии около 500 мм. Второй датчик отвечает за пуск резервного насоса и регулируется при пуске-наладке станции. Третий и четвертый датчики устанавливаются, чтобы срабатывание происходило при достижении вод до уровня среза лотка подводящего трубопровода. Проверка срабатывания датчиков и включения второго насоса, проводится экспериментальным методом, в насосную станцию автоцистерной заливается чистая вода. При проведении наладки регулируется время работы второго насоса, оно должно колебаться в промежутке 7-10 минут. Если параметры работы насоса другие, то осуществляется регулировка датчиков. Таким же образом регулируется и третий датчик. Запуск насоса должен проводиться при достижении водой уровня низа подводящего трубопровода. Правильность работы третьего датчика регулируется перемещением по высоте. Регулировка четвертого датчика осуществляется путем искусственного создания аварийной обстановки. Резервуар заполняется водой до срабатывания третьего датчика и запуска второго насоса, четвертый датчик после этого поднимается вручную до его срабатывания. Данные наладочные работы необходимо проводить вдвоем, один наладчик проводит непосредственно настройки датчиков, а второй следит за показанием датчиков на пульте управления. После регулировки, вся электропроводка от насосов и датчиков выводится и присоединяется к пульту. Завершая работу с электропроводкой, производится ее соединение с внешним источником.
Для проверки производительности насосов производится откачка воды из резервуара. После завершения всех мероприятий по установке и регулировки оборудования составляется акт.
В основном насосные станции изготавливаются с учетом пожеланий заказчика, поэтому все станции индивидуальны по размеру и комплектации, а также имеют различную стоимость, которая определяется после выяснения желаний клиента.
